SEPARADOR DE HIDROCARBUROS | ECODEPUR® OILTECH
| MODELO | Volumen (l) | Dimensiones (LxIxH) | He (mm) | Hs (mm) | C (mm) | Ø Tuberías (mm) | FT |
|---|---|---|---|---|---|---|---|
| OILTECH NS0,5 | 500 | 710 x 765(D) x 1.215 | 955 | 785 | 400 | 110 |
|
| OILTECH NS3 | 1.258 | - x 1.210(D) x 1.380 | 1.080 | 1.030 | 740 | 110 |
|
| OILTECH NS6 | 1.360 | 1.560 x 960 x 1.230 | 915 | 805 | 750 x 750 | 125 |
|
| OILTECH NS10 | 2.410 | 2.580 x 960 x 1.230 | 880 | 770 | 750 x 1415 | 160 |
|
| OILTECH NS15 | 3.770 | 4.060 x 960 x 1.230 | 840 | 730 | 750 x 750 - 750 x 1415 | 200 |
|
| OILTECH NS20 | 4.820 | 5.080 x 960 x 1.230 | 840 | 730 | 2 x (750 x 1415) | 200 |
|
| OILTECH NS30 | 6.180 | 6.560 x 960 x 1.230 | 790 | 640 | 2 x (750 x 1415) | 750 x 750 | 250 |
|
Leyenda:
L - Longitud | H - Altura | I - Ancho | LT - Ancho promedio | D - Diámetro | C - Tapa | He - Cuota de entrada de tuberías |
Hs - Cuota de salida de tubería | FT - Ficha Técnica | DT - Dibujo Técnico | Todas las medidas se indican en milímetros, con tolerancia de ±2%, y las mismas se pueden cambiar sin previo aviso.
Hs - Cuota de salida de tubería | FT - Ficha Técnica | DT - Dibujo Técnico | Todas las medidas se indican en milímetros, con tolerancia de ±2%, y las mismas se pueden cambiar sin previo aviso.

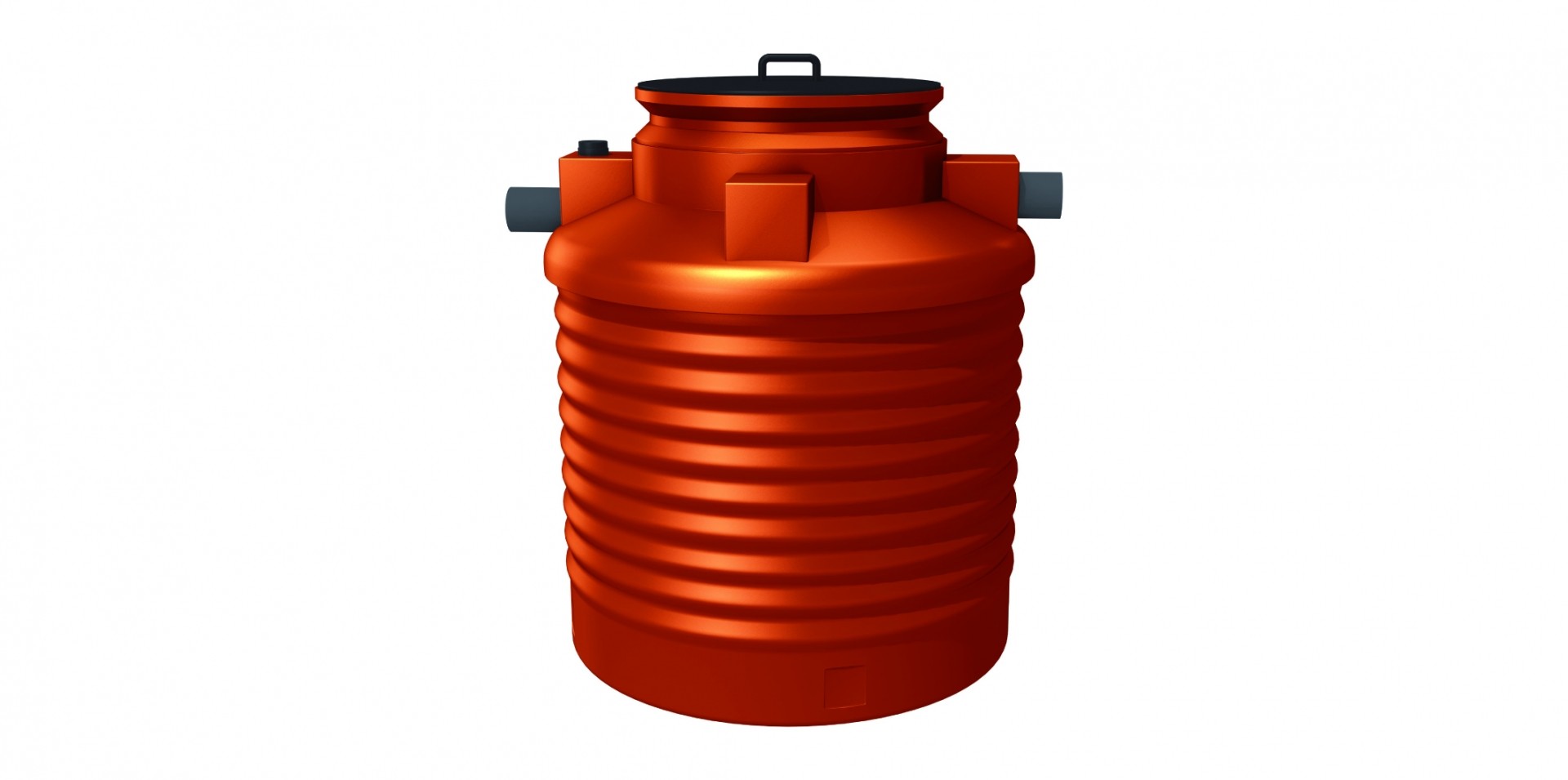

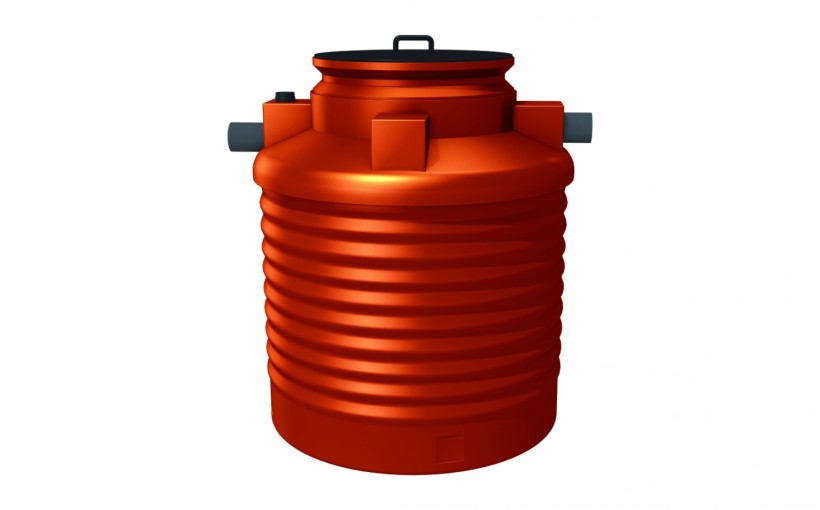

Los Separadores de Hidrocarburos, tipo ECODEPUR®, Gama OILTECH, son equipos destinados a la separación de hidrocarburos de aguas residuales oleosas, poseen el marcado CE, de acuerdo a la obligatoriedad legal resultante de la entrada en vigor del Reglamento (UE) N.º 305/2011, de los productos de construcción, cumpliendo todos los requisitos de la Norma Europea EN 858-1.
PRINCIPALES CARACTERISTICAS
- Marcado CE EN858;
- Elevados niveles de tratamiento (sistema de doble filtrado);
- Predecantación incorporada;
- Dispositivo de Obturación automático;
- Dispositivo de recogida de muestras incorporada;
- Tapa de protección;
- Posibilidad de incorporar by-pass y sonda de alarma acústica y luminosa directamente en la estructura del equipo;
- Elevada capacidad de almacenamiento de productos separados;
- Elevada resistencia mecánica e insensibilidad a la corrosión;
- Facilidad de instalación y mantenimiento;
- Estanqueidad total;
- Sin consumo energético;
- Bajo coste.
CUMPLIMIENTO
Los Separadores de Hidrocarburos, tipo ECODEPUR® Gama OILTECH, poseen el marcado CE, de acuerdo a la obligatoriedad legal resultante de la entrada en vigor del Reglamento (UE) N.º 305/2011, de los productos de construcción, cumpliendo todos los requisitos de la Norma Europea EN 858-1.
Los Separadores de Hidrocarburos son Clase 1, de acuerdo a la norma EN858, contando con doble filtro coalescente y válvula de cierre de seguridad. Los Separadores de Hidrocarburos, Gama OILTECH, permiten obtener un efluente final con una concentración de hidrocarburos inferior a 5 mg/l, en las condiciones de prueba de la mencionada norma.
FUNCIONAMIENTO

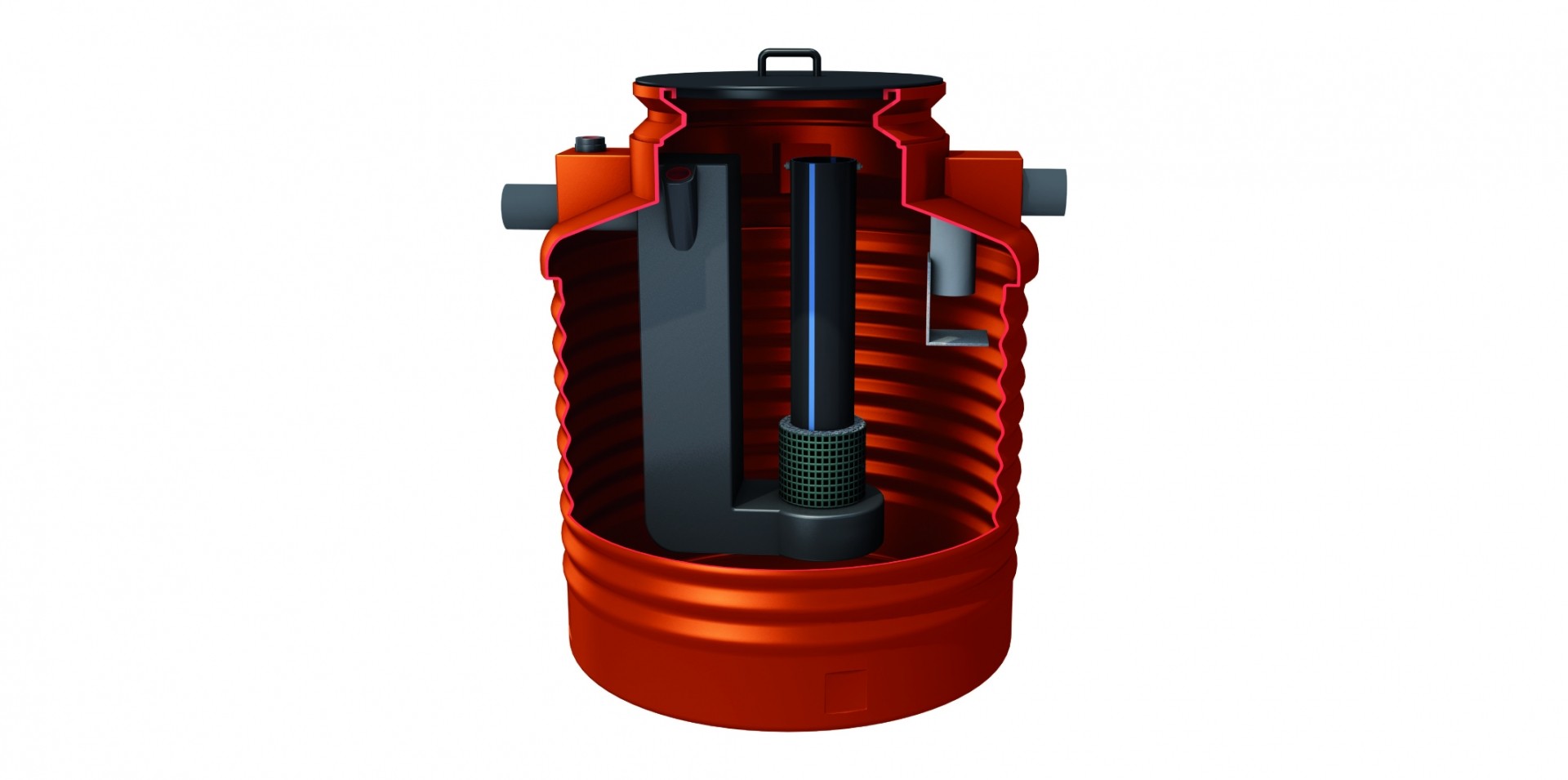

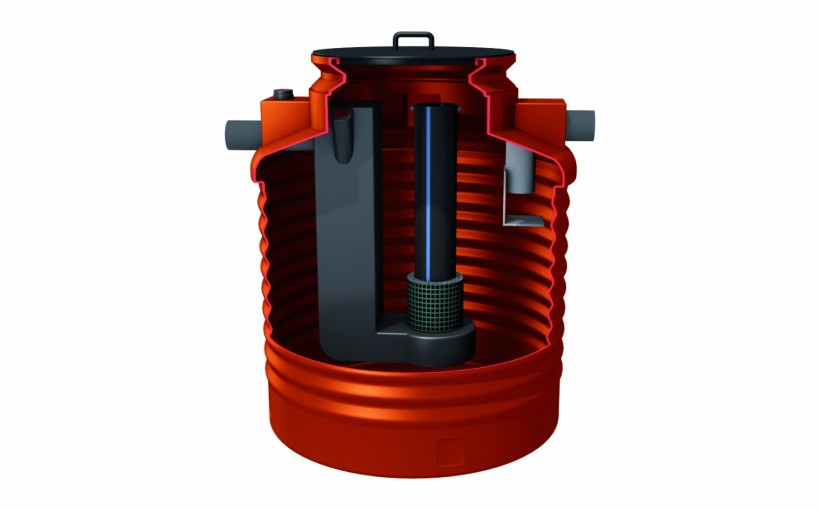

El funcionamiento de los separadores de hidrocarburos no requiere consumo energético, basándose en la separación por gravedad de materias con densidad diferente del agua, ayudada por la presencia de una célula coalescente de naturaleza oleofílica. El separador de hidrocarburos admite en la entrada aguas oleosas no emulsionadas químicamente, conteniendo hidrocarburos con densidades comprendidas entre 0,85 y 0,95.
Las materias más pesadas (lodos, arenas, etc.) sedimentan en el compartimento de predecantación, permaneciendo ahí retenidas. Este compartimiento retiene también hidrocarburos que se encuentran en formas fácilmente recuperables. A la zona de separación pasan tan sólo el agua y las sustancias más leves que el agua, principalmente los hidrocarburos que se pretende separar.
APLICACIÓN

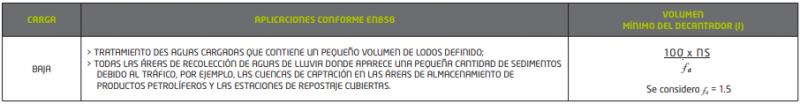

Los separadores de Hidrocarburos, ECODEPUR® OILTECH están concebidos para cargas contaminantes bajas derivadas de las aplicaciones listadas en la Norma Europea EN858-2:2003, siendo que por cargas elevadas, se debe añadir un decantador complementar.
MANTENIMIENTO
Las normas para cumplir, se resúmen à la inspección, con frecuencia mínima trimestral, de los siguientes componentes:
- Espesor de la camada de aceites
- Fangos acumulados en el fondo
- Filtros coalescentes oleofilicos
- Válvula obturadora automática
- Dispositivo de alarma
